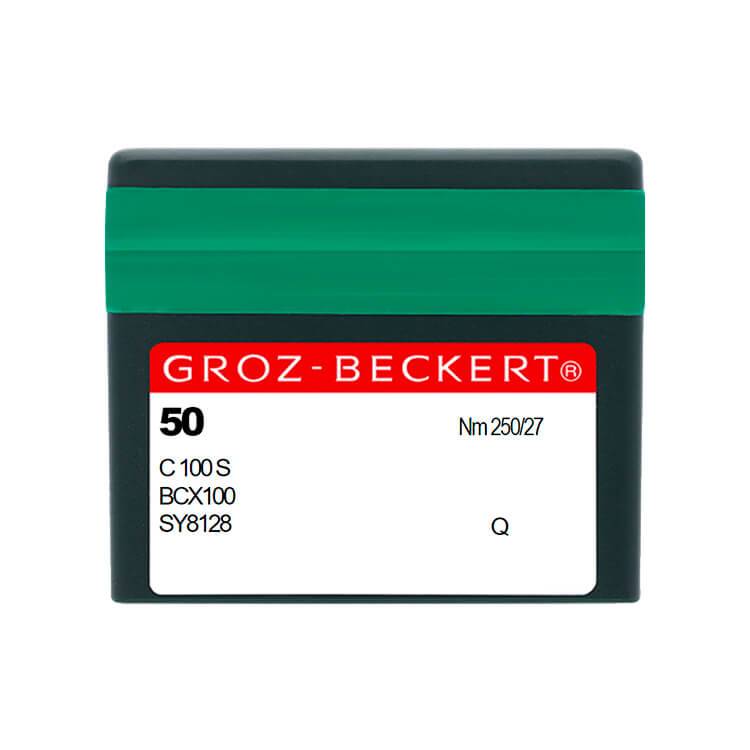

Denominaciones comunes en el mercado	BCX100, SY8128, 54:26

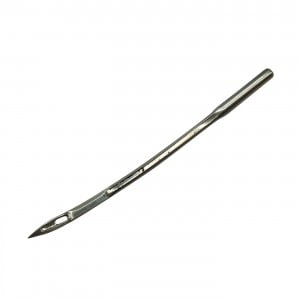

Descripción de la forma de la aguja	Aguja curvada transversalmente a la ranura
Aplicación de técnicas de costura	Costura de sacos
Recomendada para	Papel, Tejidos de polipropileno
Ejemplos de aplicaciones	Sacos de pienso, Sacos de transporte, Redes

Peso	0.0023 kg
Dimensiones	5.15 × 3.3 × 0.435 cm

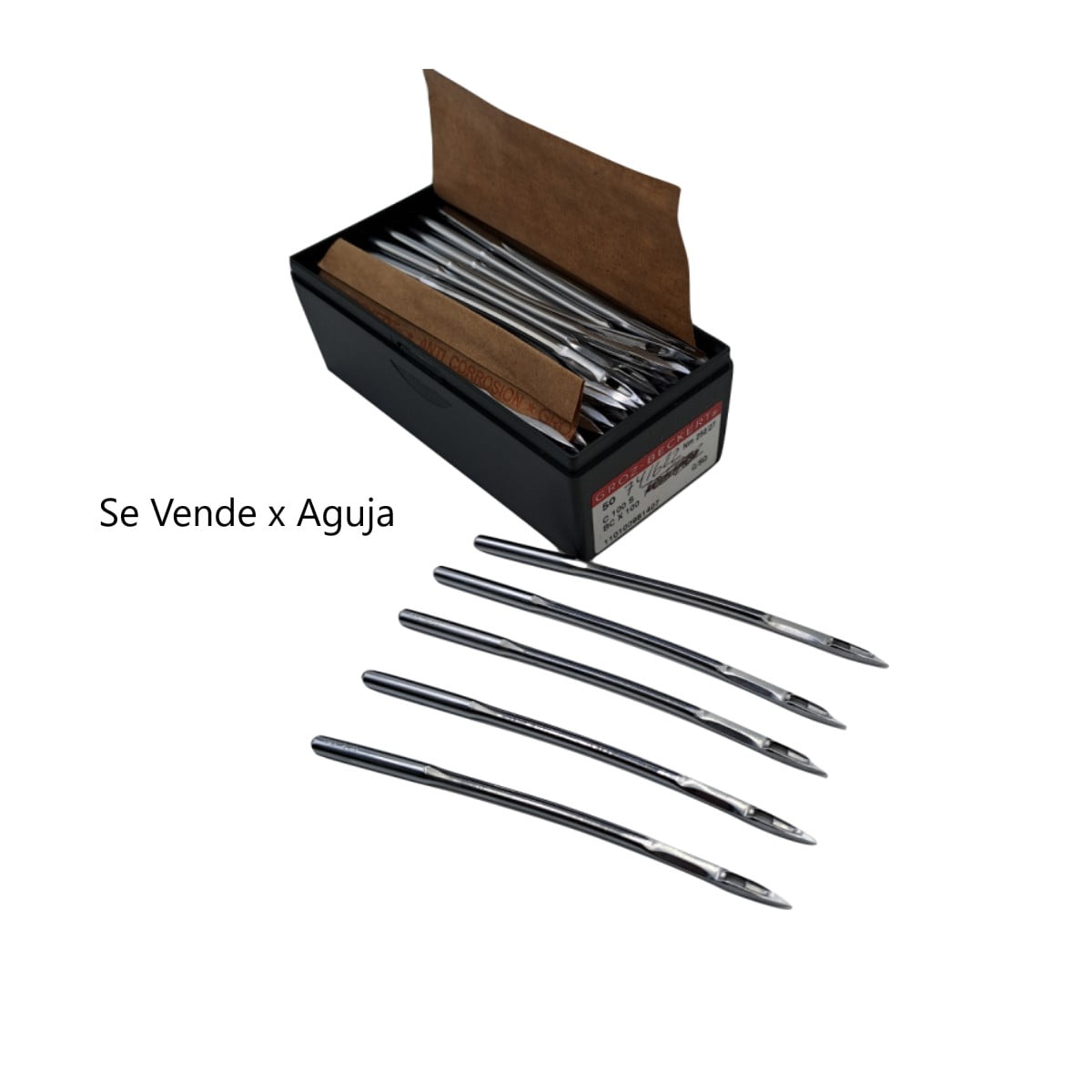

Unidad de Venta	Aguja individual
Diámetro del cabo (mm)	3.15
Longitud hasta inicio ojo (mm)	64.7
Revestimiento	Cromo
Marca	GROZ-BECKERT®

Elementos de agujas para máquinas de coser

La aguja es uno de los componentes más importantes de una máquina de coser, ya que sin ella la máquina no podría funcionar.
La función de la aguja es atravesar los materiales que se desea unir, guiando e insertando el hilo y uniendo así las partes a coser.
De esta manera, entre la aguja y la lanzadera, o entre la aguja y el hilo de la bobina, se forman las puntadas.
Ya que las máquinas de coser industriales realizan hasta 10000 puntadas por minuto, las agujas para máquinas de coser necesitan fabricarse con una precisión muy alta para garantizar la seguridad del proceso de costura.
Existen agujas con diferentes formas y variantes, para poderlas utilizar en diferentes máquinas y en diferentes aplicaciones y tipos de puntada.
Existen dos tipos básicos de agujas para máquinas de coser:

Agujas rectas para cadeneta y pespunte
Agujas curvadas para máquinas de puntadas invisibles y overlock

Adicionalmente, las agujas se diferencian por la cantidad de ranuras que tienen. Las agujas para pespunte tienen siempre solo una ranura, mientras que las agujas para cadeneta suelen tener dos.

Estructura y manera de observar las agujas para máquinas de coser

Definiciones

Cabo (Shank)

El cabo se extiende desde la cabeza de la aguja hasta el principio del declive. En la mayor parte de los sistemas de aguja, el diámetro del cabo no varía, independientemente de cuál sea el grosor de la aguja. En algunos sistemas, el diámetro del cabo varía, en incrementos, en función del grosor de la aguja. En las máquinas de coser, el cabo se toma del porta agujas (orificio o abrazadera), donde normalmente se mantiene sujeto por un tornillo.
Además, en el cabo está grabado el grosor de la aguja, así como la identificación del fabricante de la aguja.
El diámetro, la longitud y, si procede, la forma especial del cabo quedan definidos por la máquina de coser. Existen las formas siguientes:
-Cabo redondo
-Cabo plano
-Cabo con tacos
-Cabo con ranura
-Cabo con muescas
-Cabo roscado
-Cabo reducido
Las dos formas más importantes de cabos son los redondos y los planos, y de estos, el más frecuente es el redondo.

Cono (Cone)

El cono corresponde a la transición del cabo al asta. La longitud del cono depende de la relación entre los diámetros del cabo y del asta, así como del ángulo o radio del cono.

Asta (Blade)

Con el término 'asta' describe la parte de la aguja entre el final del cono y el principio del ojo. También en este caso existen diferentes formas, en función del tipo de fabricación.

Ranura larga (Long groove)

La ranura larga va desde el final del cabo hasta el principio del ojo de la aguja. Se encuentra dirigida en la dirección de enhebrado y en la mayor parte de los casos tiene la misma anchura que el ojo de la aguja. Esta ranura protege al hilo frente a la fricción excesiva durante la inserción de la aguja en el material de costura.

Ranura corta (Short groove)

La ranura corta está situada delante de la ranura larga y, por tanto, frente a la lanzadera. Protege también al hilo superior frente a la excesiva fricción con el material de costura, especialmente para máquinas de cadeneta.

Rebaje (Scarf)

El rebaje es una cavidad situada en la aguja, que permite que la lanzadera se mueva sin impedimentos y que la lazada pueda tomarse correctamente. La profundidad del rebaje se define como la distancia entre el diámetro del asta y la zona más profunda del rebaje.

Ojo (Eye)

El ojo es la abertura situada en el asta de la aguja, en la que se enhebra el hilo. Ya que en la aguja para pespuntes el hilo se desliza entre 40-70 veces a través del ojo, hasta que queda cosido en el material de costura, es necesario que el principio y el final del ojo, así como sus laterales, estén bien redondeados y pulidos.

Punta (Point)

La punta se extiende desde el principio del ojo hasta el final de la aguja. Puede estar en una posición centrada o excéntrica.

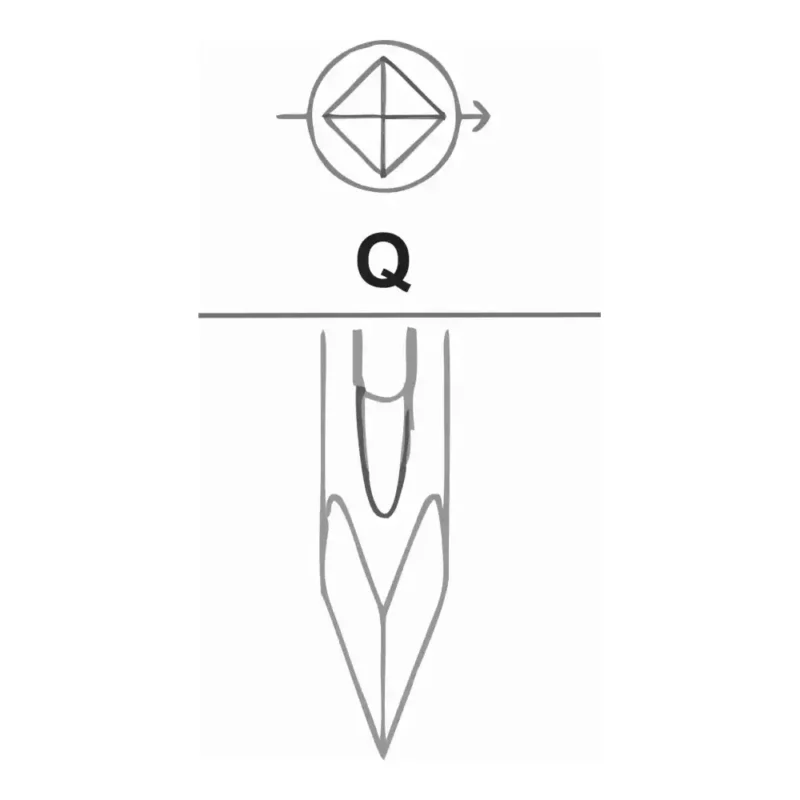

C 100 S /BC 100 – Punta cuadrada Q
